橫梁貨架是一種比較常見的倉儲類貨架，主要以存取托盤貨物為目的的專業倉庫貨架。橫梁式貨架組成一般由：柱片（立柱）、橫梁、擱擋等組成。橫梁式貨架結構簡潔、安全可靠。具有承重大，高度適應范圍廣泛，機械存取，選取效率高等特點，但空間利用率一般。

橫梁貨架高度一般高于2米，常由專業的安裝工人進行安裝。那些相對于低一些的橫梁貨架（大于2米小于4米）也可以自己動手安裝。

橫梁式貨架組件介紹：

1、立柱以及立柱片的拼接

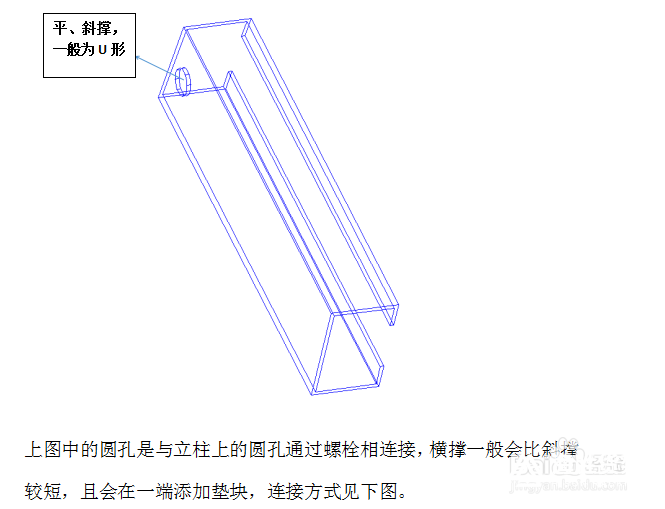

平斜撐的介紹

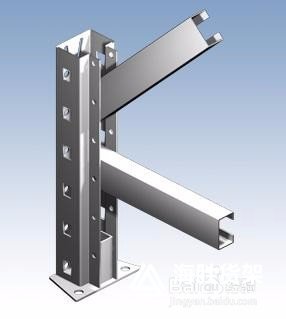

平斜撐是與立柱拼接，由螺栓固定，拼接成為立柱片。

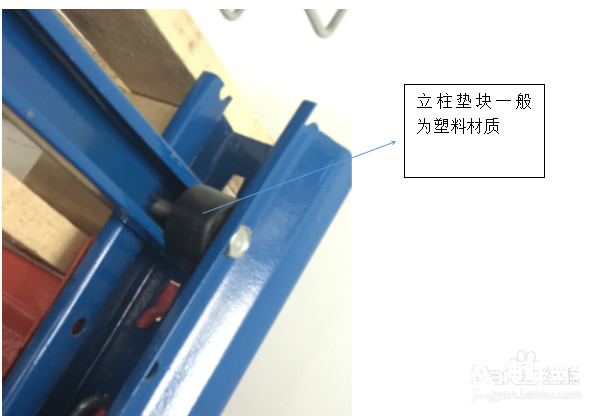

圖中的圓孔是與立柱上的圓孔通過螺栓相連接，橫撐一般會比斜撐較短，且會在一端添加墊塊，連接方式見下圖。

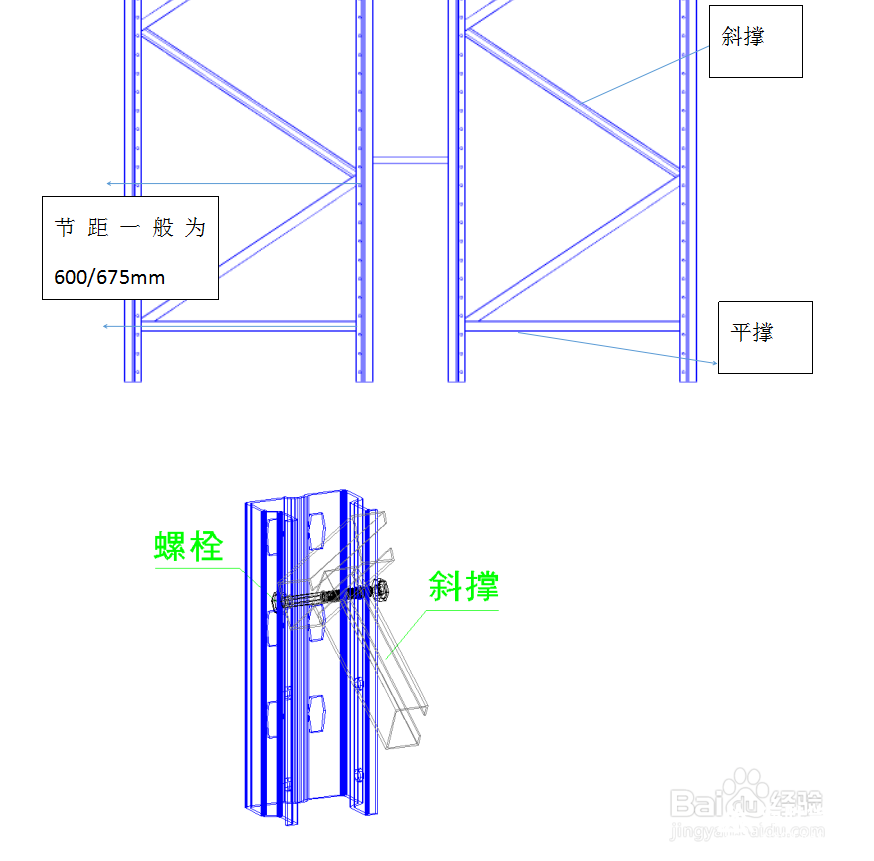

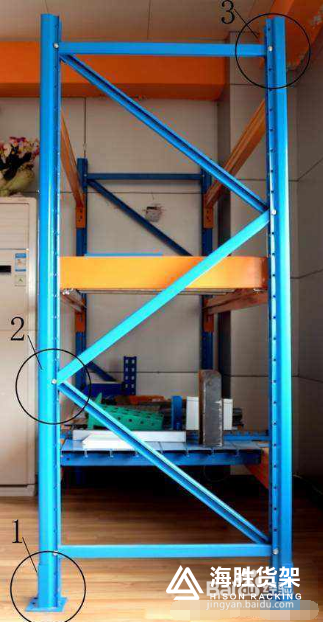

立柱片拼接完成之后示意以及平斜撐跟立柱連接方式展示

備注：

平撐跟斜撐的連接方式就如同上圖所示。備注：立柱上的圓孔間隔為75mm,斜撐節距通常為600/675mm,也就是說相隔7個或者8個孔距。具體間隔多少，需要自行計算。

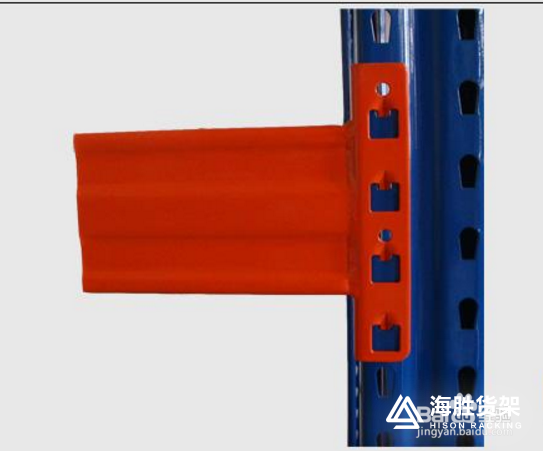

立柱片拼接完成后，將一片立柱片人工豎起來，而后先在立柱底部掛接橫梁，掛接橫梁之后裝上安全銷，防止橫梁脫落而發生危險。立柱片兩側橫梁都掛接完成之后再掛接另一端橫梁，最后再往上按照需求掛接每一層的橫梁。

在上層橫梁掛接完成后，可以將最底部起固定作用的那一層橫梁取下。第一組貨架安裝完成之后，就可以再接著安裝后面的貨架了。在貨架整體安裝完成之后，最后再進行具體尺寸的相關調整。如需打膨脹螺絲固定，最后在調整好位置之后再固定。

下圖是關于橫梁貨架的所有可以用得到的部件組成，可以根據實際需求定制。
